Prehľad produktu

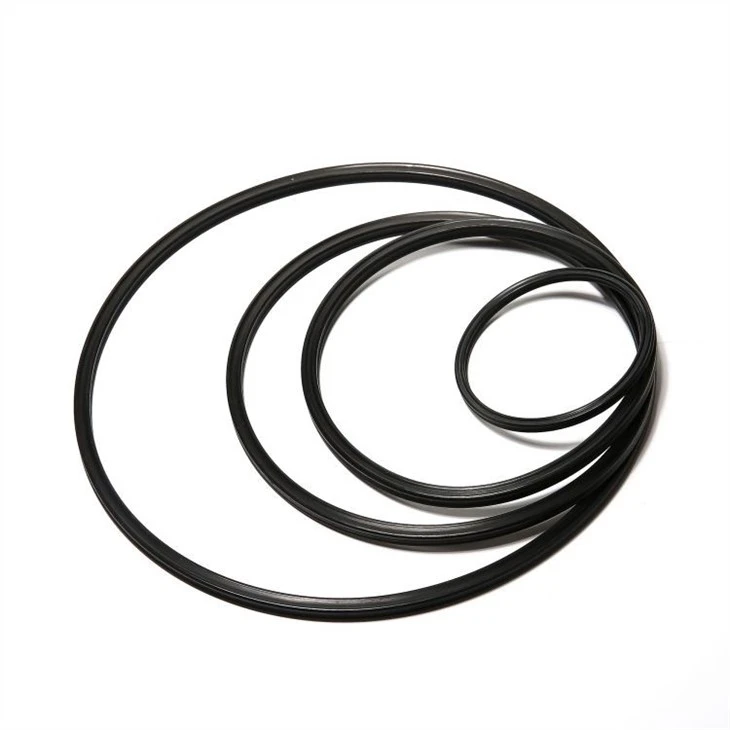

Prstene FKM X-(tiež známe ako Quad{0}}Rings alebo Star{1}}Rings) sú prémiové štyri-tesniace komponenty navrhnuté pre najnáročnejšie priemyselné prostredia. Na rozdiel od štandardných O-krúžkov poskytuje profil v tvare X- dve tesniace plochy na každej strane, čím ponúka dvojnásobnú integritu tesnenia s výrazne zníženým trením. Vyrobené z origináluViton™ (fluórkarbón)Tieto tesnenia sú zlatým štandardom pre aplikácie zahŕňajúce vysoké teploty, agresívne chemikálie a vákuové prostredie.

V Xiamen Best Seal sú naše krúžky FKM X-skonštruované tak, aby eliminovali zlyhanie špirály a minimalizovali trenie pri prasknutí. Sú ideálnou voľbou pre dynamické vratné aplikácie v hydraulických valcoch, palivových systémoch a zariadeniach na chemické spracovanie, kde štandardné elastoméry zlyhávajú.

Porovnanie X-krúžkov a O-krúžkov

Prečo si vybrať profil X-?

Jedinečný dizajn so štyrmi-lalokmiX-Prsteňrieši dve najväčšie slabiny tradičného O-krúžku:špirálové zlyhanieavysoké trenie.

Žiadne špirálové zlyhanie:Štvorcový-stopa zabraňuje krúteniu alebo rolovaniu tesnenia v drážke počas vratného pohybu.
Dolné trenie:Vyžaduje menej stláčania na vytvorenie efektívneho tesnenia, čo má za následok nižšie opotrebovanie a dlhšiu životnosť.
Dvojité tesnenie:Štyri laločnaté povrchy poskytujú redundantné tesniace línie, ktoré zaisťujú nulový únik aj v podmienkach nízkeho{0}}tlaku.
Zásobník maziva:Údolie medzi lalokmi zachováva mazanie, čím sa ďalej znižuje trenie v dynamických cykloch.

Dokonalý materiál: FKM (fluórkarbón)

Naše FKM zlúčeniny sú špeciálne formulované pre chemickú stabilitu a tepelnú odolnosť. Sú preferovaným materiálom pre „kritické{1}}tesnenia v leteckom a automobilovom priemysle.

Nehnuteľnosť	Špecifikácia FKM (Viton).	Priemyselný prínos
Teplotný rozsah	-20 stupňov až +200 stupňov (krátkodobo +230 stupňov )	Udržuje elasticitu pri extrémnom zahriatí motora/rúry.
Chemická odolnosť	Vynikajúci pre palivá, oleje, kyseliny a rozpúšťadlá	Zabraňuje opuchu a degradácii v agresívnych kvapalinách.
Kompresná súprava	Vynikajúce (typické<15% @ 200°C)	Zabezpečuje-dlhodobú pamäť tesnenia a zabraňuje úniku.
Farba	Čierna (štandardná), hnedá, zelená	Na identifikáciu materiálu je k dispozícii farebné{0}}kódovanie.

Kľúčové výhody

🚀 Výkonnostné výhody

˚ ✵ Znížené trenie pri štarte- - Zabraňuje skĺznutiu-kĺzačky.
˚ ✵ Vynikajúce vákuové tesnenie - Vynikajúce pre plyn-tesné požiadavky.
˚ ✵ Stabilita pri vysokom tlaku - Odoláva vytláčaniu lepšie ako O-krúžky.
˚ ✵ Rozšírený životný cyklus - Pri dynamickom používaní 2-3x prekoná štandardné tesnenia.

🛠️ Technické možnosti

˚ ✵ Štandardné veľkosti AS568 a ISO 3601 na sklade.
˚ ✵ K dispozícii sú vlastné metrické veľkosti a veľké priemery.
˚ ✵ Rozsah tvrdosti Shore A: 60 až 90 Durometer.
˚ ✵ Presné tvarovanie bez blesku-pre kritické tolerancie.

Priemyselné aplikácie

⛽

Ropa a plyn
Náradie a ventily

🏎️

Automobilový priemysel
Vstrekovače paliva a turbodúchadlá

🧪

Chemické spracovanie
Čerpadlá, merače a reaktory

✈️

Letectvo a kozmonautika
Hydraulické pohony a podvozok

Technické špecifikácie

Poskytujeme FKM X-krúžky vo všetkých štandardných veľkostiach AS568, čím zaisťujeme-výmenu za existujúce drážky O-krúžkov bez úpravy hardvéru.

Prierez (W)	Séria AS568	Tolerancia	Min/Max ID
1,78 mm (0,070")	Séria 000	±0,08 mm	1,07 mm až 133,07 mm
2,62 mm (0,103")	Séria 100	±0,09 mm	1,24 mm až 253,67 mm
3,53 mm (0,139")	Séria 200	±0,10 mm	4,34 mm až 456,06 mm
5,33 mm (0,210")	Séria 300	±0,13 mm	10,46 mm až 658,88 mm

Precízna výroba

✶ Produkcia riadená kvalitou-

Vlastné{0}nástroje– CNC obrábané oceľové formy zaisťujú toleranciu ±0,05 mm na X-prstencových lalokoch.
Vákuové lisovanie– Odstraňuje vzduchové pasce a zaisťuje 100% hustotu materiálu.
Post-Vytvrdzovanie– Všetky diely FKM prechádzajú sekundárnym tepelným cyklom na stabilizáciu fyzikálnych vlastností.
Kryogénne odstraňovanie zábleskov– Odstraňuje prebytočný materiál pri teplotách pod{0}}nulou pre dokonalý povrch.

100% kontrola kvality

Každá séria X-krúžkov FKM sa pred odoslaním podrobuje prísnym testom v našom laboratóriu s certifikáciou ISO-.

◌Verifikácia rozmerov
Automatické optické triediace stroje kontrolujú ID a prierez{0}}pre 100 % presnosť.

◌Testovanie tvrdosti
Digitálny test tvrdosti Shore A na zabezpečenie konzistencie zmesi.

◌Kontrola povrchu
Mikroskopická kontrola výskytu výronov, jamiek alebo prietokových potrubí, ktoré by mohli spôsobiť netesnosti.

◌Vysledovateľnosť materiálu
Dávkovo{0}}kódovaná dokumentácia pre celý spotrebiteľský reťazec všetkých surovín FKM.

Balenie a logistika

B2B dokonalosť sa rozširuje aj na našu logistiku. Zabezpečujeme, aby vaše tesnenia dorazili čisté,-nedeformované a pripravené na montáž.

seal ring packaging

Typ služby	Podrobnosti
Ochranné balenie	Utesnené PE vrecia-odolné voči UV žiareniu (100 – 1 000 ks) s vysledovateľnosťou štítkov.
Globálna logistika	Denné vyzdvihnutia FedEx, DHL, UPS a možnosti námornej/leteckej nákladnej dopravy z prístavu Xiamen.
Obchodné opcie	Podmienky FOB, CIF, DDP a EXW sú podporované pre medzinárodné obstarávanie.

Súlad a certifikácie

Quality Certification Banner

ISO 9001:2015

V súlade s FDA

RoHS 2.0

REACH

FAQ – Technická podpora

❓ Môžem nahradiť O-krúžok X-krúžkom v mojej aktuálnej drážke?

áno. Štvorité-krúžky sú navrhnuté tak, aby vyhovovali štandardným drážkam O-krúžkov. Vo väčšine prípadov prekonávajú O-krúžky v rovnakej geometrii.

❓ Prečo je FKM drahší ako NBR (Nitril)?

FKM ponúka výrazne lepšiu tepelnú a chemickú odolnosť. Pri aplikáciách nad 100 stupňov alebo vystavení agresívnym palivám je FKM nevyhnutný, aby sa predišlo zlyhaniu tesnenia.

❓ Aké je minimálne množstvo objednávky (MOQ)?

Pre skladové veľkosti AS568 je MOQ nízke (zvyčajne 100-500 ks). Pre vlastné veľkosti vyžadujúce nové nástroje kontaktujte náš technický tím.
