Vlastná gumená západka - Pružná západka kapoty a tvarovaná gumená T-Západka rukoväte OEM
Priemyselné kryty, kapoty vozidiel, elektrické skrine, prístupové panely pre poľnohospodárske stroje a námorné skladovacie prielezy majú spoločnú požiadavku na upevnenie: uzatvárací mechanizmus, ktorý poskytuje bezpečnú, opakovateľnú zaisťovaciu silu bez použitia nástrojov, toleruje nesúosovosť medzi dosadajúcimi panelmi, pohlcuje vibrácie bez uvoľnenia a odoláva nepretržitému vonkajšiemu poveternostným vplyvom -, to všetko v jedinom lacnom{1}}komponente. Kovové ťažné západky a vačkové-prepínacie svorky spĺňajú tieto požiadavky mechanicky, ale vyžadujú presné zarovnanie panelov, kovové kontaktné body náchylné na koróziu a samostatné gumené tesnenia na izoláciu vibrácií.Vlastné flexibilné gumené západky(špecifikované aj akopopruhy na zapínanie kapucne, lisované gumené T-západky rukoväte, aleboelastické gumené popruhy na západku dverí) sú presné{0}}lisované, jednodielne{1}}elastomérové upevňovacie komponenty, ktoré integrujú skrutkové{2}}pevné uchytenie, generovanie elastickej napínacej sily uzáveru a pozitívne T{3}}uzamykanie rukoväte pri jedinom vstreknutí- alebo kompresii-tvarované gumené telo - poskytujúce koróziu{{7}beznástrojové zatváranie bez vibrácií{9} rad priemyselných a automobilových prístupových panelov.
V Best Seal sme anCertifikát ISO 9001 a TÜVOEM továreň sviac ako 20 rokovodborné znalosti v oblasti presného lisovania gumy. Vyrábame100% zákazkové gumené zaťahovacie západkyz vašich 3D výkresov CAD - vytvarovaných ako jeden blesk{2}}voľný kusTolerancie presného lisovania RMA A2v zlúčeninách EPDM, NBR, CR a NR. Prvý prototyp-vzorky článku sa dodávajú v10 až 14 pracovných dní. Celá výroba je kontrolovaná podPrísne AQL 0,25/0,40.
Tri{0}}zónový{1}}tvarovaný dizajn
Inžiniersky výkon agumová sťahovacia západkazávisí od presnej geometrickej integrácie troch funkčných zón v rámci jedného tvarovaného telesa. Best Seal navrhne všetky tri zóny súčasne podľa vašej rozmerovej špecifikácie:
Zóna 1 - Skrutka-Pevná montážna hlava
Horná montážna hlava má segmentovanú mriežkovú-zosilnenú štruktúru s kontinuálnymi pravouhlými protišmykovými{1} rebrami na oboch stranách. Pred-vyvŕtané otvory pre skrutky alebo nity prechádzajú cez rebrovú mriežku na pevné pripevnenie k panelu, rámu dverí alebo okraju krytu. Rebrovaný povrch poskytuje priľnavosť a zabraňuje otáčaniu pri opakovanom cyklovaní západky.
Zóna 2 - Podlhovastá-Vystrihnutá elastická strečová časť
Stredová časť obsahuje podlhovastý priechodný{{0}otvor so spojovacou pozdĺžnou štrbinou -, ktorá vytvára kalibrovaný elastický pánt, ktorý sa axiálne naťahuje silou záberu západky. Geometria výrezu riadi rýchlosť natiahnutia pružiny a maximálne predĺženie, čím sa vytvára konzistentná zatváracia ťažná sila počas opakovaných cyklov západky bez trvalého stuhnutia alebo tečenia v gumovom tele.

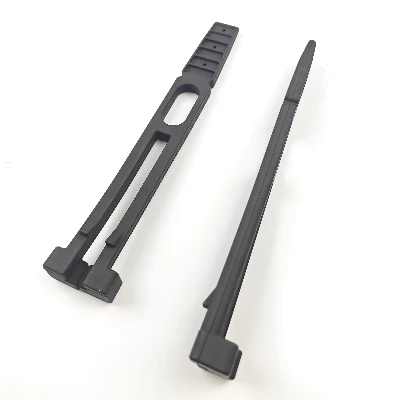

Zóna 3 - dvojitá{1}}vidlicová T-uzatváracia rukoväť
Spodný koniec sa rozdvojuje na dve nezávislé paralelné ramená, z ktorých každé je ukončené zosilneným štvorcovým gumeným blokovacím blokom (T-rukoväť). Dvojitá-geometria vidlice umožňuje prevlečenie uzamykacích blokov cez úzku štrbinu panela pred otočením o 90 stupňov, aby sa uzamkli za čelnou stranou panela -, čím sa zabezpečí pozitívne mechanické zadržanie proti uvoľneniu spôsobenému vibráciami- bez akéhokoľvek kovového hardvéru.
Výber elastomérovej zmesi pre gumené ťažné západky
Výber zlúčeniny pre agumová sťahovacia západkamusí vyvážiť elastické zotavenie, odolnosť voči vonkajším poveternostným vplyvom a rozsah prevádzkových teplôt pre vaše špecifické prostredie inštalácie:
| Zlúčenina | tepl. Rozsah | Tvrdosť | Vlastnosti kľúča pre aplikácie Latch | Typické aplikácie |
|---|---|---|---|---|
| EPDM | −45 stupňov až +135 stupňov | Shore 50-70A | Vynikajúca odolnosť voči vonkajšiemu UV žiareniu a ozónu; vynikajúce elastické zotavenie po opakovanom naťahovaní na bicykli; nízka kompresná sada | Západky kapoty vozidiel, kryty vonkajšieho vybavenia, poľnohospodárske stroje, námorné prielezy |
| Nitril NBR | −30 stupňov až +110 stupňov | Shore 55-75A | Odolnosť voči postriekaniu olejom a palivom; dobrá mechanická odolnosť pre-priemyselné kryty s vysokým cyklom v prostredí s olejovou-hmlou | Západky skriniek-priemyselného oleja, popruhy prístupového panelu k hydraulickému zariadeniu |
| Prírodný kaučuk NR | −50 stupňov až +80 stupňov | Shore 40-60A | Najvyšší elastický odraz a predĺženie; najnižšia hysterézia pre aplikácie blokovania s ultra{0}}vysokým{1}}cyklom; vynikajúca odolnosť proti roztrhnutiu | Vysokofrekvenčné{0}}cyklovacie zariadenie západky, kryty laboratórnych prístrojov, kryty presných zariadení |
| Neoprén ČR | −35 stupňov až +120 stupňov | Shore 50-70A | Vyvážená odolnosť voči striekajúcej vode, ozónu a plameňu; Pre elektrické skrine sú k dispozícii triedy spomaľujúce horenie UL94- | Západky elektrických skríň, ohradenia-rizikových zón, západky námornej elektrickej skrinky |
In-domáce nástroje na výrobu foriem a presná kontrola RMA A2
Podlhovastá geometria výrezu a dvojitý{0}}koncový uzáver vidlice agumová sťahovacia západkavyžadujú vysoko{0}}presné formovacie nástroje, aby sa dosiahla konzistentná tuhosť pruženia natiahnutej časti a rovnomernosť rozmerov blokovacích blokov v rámci výrobných šarží. Najlepšie Seal CNC-stroje a EDM-dokončujú všetky ťažné západkové nástroje-vo vlastnej réžiiTolerancie presného lisovania RMA A2- súčasne ovláda šírku výrezu, rozstup ramien vidlice, hrúbku blokovacieho bloku a priemer otvoru pre skrutku. Ovládanie deliacej čiary-bez blesku v zóne rozdvojenia vidlice je dosiahnuté prostredníctvom rovinnosti deliacej plochy pod-0,01 mm na nástroji s deliacou dutinou. Všetky výrobné šarže sú kontrolované na celkovú dĺžku, polohu otvoru pre skrutku, geometriu výrezu, profil blokovacieho bloku a tvrdosť zmesi podľa Shorea. Prototypové vzorky dodané v10 až 14 pracovných dní.
Priemyselné, automobilové, námorné a poľnohospodárske aplikácie
★┊ Nástroj-Bezplatné bezpečné uzatvorenie vo všetkých sektoroch vybavenia
- ◌ Kapoty a kryty motora:Upevňovacie pásy EPDM na kapote poľnohospodárskych traktorov, kryty motorov stavebných zariadení, veká pomocných úložných priestorov kabíny nákladného auta a panely pre terénne -vozidlá.
- ◌ Priemyselné skrine a skrine:Gumové zaťahovacie západky dverí elektrického panela, uzatváracie pásy vonkajšej rozvodnej skrinky, západkové pásy prístupového panela priemyselných ovládacích skríň a západky dverí krytu generátora.
- ◌ Námorné a pobrežné skladovanie:Gumové vyťahovacie západky CR alebo EPDM na krytoch prielezov pre námorné sklady, krytoch skriniek lodnej paluby, západkách úložných boxov vybavenia na mori a krytoch elektrických panelov na lodi.
- ◌ Poľnohospodárske a stavebné stroje:Skombinujte elastické západkové pásy na prístupovom paneli kombajnu a rýpadla, západky veka zásobníka rozmetadla hnojiva a západky na ťahanie kompaktného úložného priestoru.
- ◌ Prenosné a prepravné puzdrá:Zaťahovacie západky gumenej T-rukoväte na kufroch na náradie, prepravných kontajneroch na vybavenie, vonkajších prenosných kufroch a odolných krytoch prenosných nástrojov.
Compliance & Quality Management
Najlepšie vyhlásenie výrobcu OEM na tesnenie:1. Výrobné zariadenie s certifikáciou ISO 9001 a TÜV s 20+ rokmi odborných znalostí v oblasti presného lisovania gumy.2. Vlastné-obrábacie nástroje na CNC a EDM formy s toleranciami RMA A2 - flash-voľná deliaca čiara v zóne rozdvojenia vidlíc.3. Knižnica zlúčenín: EPDM, NBR, NR, CR - v súlade s RoHS, REACH a California Prop 65.4. Poloha otvoru pre skrutku, šírka štrbiny výrezu, rozstup ramien vidlice a profil uzamykacieho bloku overené na každej sérii prototypu.5. Prísny protokol kvality AQL 0,25/0,40; Plnorozmerná kontrolná správa dodávaná s každou dodávkou.
Časté otázky týkajúce sa gumenej západky -
❓ Čo riadi zatváraciu silu ťahu gumovej západky?
Uzatváracia sila je primárne určená tromi konštrukčnými parametrami: tvrdosťou elastomérovej zmesi podľa Shorea, šírkou a dĺžkou podlhovastého výrezu a celkovou hrúbkou prierezu elastického úseku. Tieto parametre môžeme vyladiť pri návrhu lisovnice, aby sme dosiahli vami špecifikovanú uzatváraciu silu - od ľahkého-mäkkého uzáveru na kryte malého prístroja až po pevné zamykanie s pozitívnym-zámkom na prístupovom paneli ťažkého poľnohospodárskeho zariadenia. Špecifikujte požadovaný rozsah uzatváracej sily a medzeru medzi panelmi vo svojom výkrese.
❓ Môže byť gumená ťažná západka dodaná bez otvorov pre skrutky pre nalepenie?
áno. Vyrábame montážnu hlavu s otvormi pre skrutky/nity alebo bez nich a môžeme pridať lepiace podložky, obojstrannú -vopred aplikovanú pásku- alebo prelisovanie kovovou vložkou pre alternatívne spôsoby pripevnenia. Vlastná geometria montážnej hlavy - vrátane širších, dlhších alebo šikmých montážnych platforiem - je dostupná z vášho 3D výkresu CAD.
❓ Ktorá zmes sa odporúča pre vonkajšie aplikácie popruhu na západku kapoty vozidla?
EPDMje štandardné odporúčanie pre vonkajšie vozidlá a poľnohospodárske strojepopruhy na zapínanie kapucne. EPDM poskytuje výnimočnú odolnosť voči UV žiareniu, ozónu a poveternostným vplyvom - a zachováva elastickú flexibilitu od zimných studených štartov pri teplote -45 stupňov až po podmienky prehriatia priestoru motora +135 stupňov. Jeho vynikajúce vlastnosti pri nízkej{5}}stlačení-zaisťujú konzistentnú uzatváraciu silu počas rokov opakovaného cyklovania západky bez trvalého predĺženia.
❓ Aký je čas dodania prototypu pre zákazkovú gumenú ťažnú západku?
Všetky nástroje na výrobu foriem sú CNC-obrábané a EDM-dokončené-vo vlastnej réžii. Vlastný prvý-článokgumová sťahovacia západkaprototypové vzorky sú dodávané v rámci10 až 14 pracovných dníod prijatia schválených 3D CAD výkresov spolu s kompletnými správami o kontrole rozmerov a výsledkami testov tvrdosti zmesi.
